机械制图基础知识尤为重要，拥有夯实的机械制图基础知识，才能进一步提升个人技能。对于机械制图基础知识，小编曾带来26篇相关文章。对机械制图基础知识感兴趣的朋友，可随时翻阅。本文对于机械制图基础知识的讲解，主要在于介绍装配图的尺寸以及如何编零件序号，一起来了解下吧。
一、装配图编零件序号
(一)编零件序号的方法
1、装配图中所有零件、或不便于分解的制造部件都必须编写一个序号。
2、装配图中，一个部件只能编写一个序号，不再细分其中的零件。
3、同一装配图中，尺寸规格完全相同的零件、部件，应编写一个序号。
4、装配图中的零、部件的序号数与明细栏中的序号数相同。
(二)序号标注中的一些规定
1.序号的组成
标注一个整的序号，包含：
(1)小黑点：在轮廓线内，作为起点，如果不在轮廓线内，而是粗实线，往往是一个箭头，表明位置。
(2)指引线：指引线用细实线绘制，应自所指部分的可见轮廓内引出。
(3)水平线：水平线用细实线绘制，用以表明注写序号数字位置。
(4)数字：在指引线的水平线上注写序号时，其字高比该装配图中所注尺寸数字高度大一号。
2.序号的编排
序号在装配图周围按水平或垂直方向排列整齐，序号数字可按顺时针或逆时针方向依次增大，以便查找。
在一个视图上无法连续编完全部所需序号时，可在其他视图上按上述原则继续编写。
3.其他规定
(1)同一张装配图中，编注序号的形式应一致。
(2)当序号指引线所指部分内使用小黑圆点表示不清楚时(如很5牧慵或涂黑的剖面)，可用箭头代替圆点，箭头需指向该部分轮廓，如图1所示。
(3)指引线应该有别于其他视图中的线平行，以便于识别，必要时可以画成折线，但只可曲折一次，如图2所示。
(4)序号的指引线在视图的周围，比较多，但不能相互交叉，如图3所示。

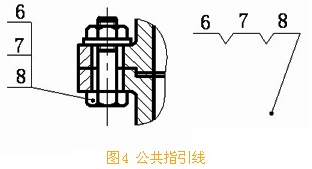

(5)一组标准件或装配关系清楚的零件组，可采用公共指引线，注法如图4所示，但应注意水平线要排列整齐。
二、装配图的尺寸
(一)性能尺寸

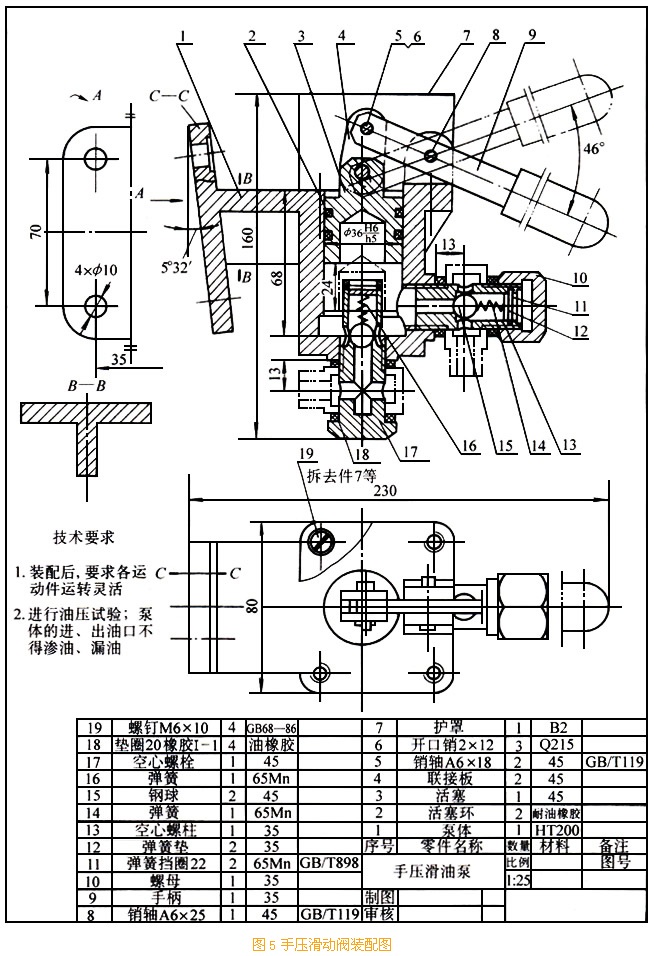

表示装配体的性能、规格或特征的尺寸，有时被称为规格尺寸。它常常是设计或选择使用装配体的依据，如图5所示，手压滑油泵图主视图中的活塞直径 36H6/h5和行程24，它们决定了油泵活塞往返一次润滑油的输送量。
(二)装配尺寸
表示装配体各零件之间装配关系的尺寸，它包括：
1、配合尺寸
表示零件配合性质的尺寸，如图5所示的手压滑油泵装配图中 36H6/h5，它表示了活塞孔与活塞之间的配合性质，为间隙配合。
2、相对位置尺寸
表示零件间比较重要的相对位置尺寸。如图5所示的手压滑油泵装配图中的尺寸13。
(三)外形尺寸
表示装配体的外形轮廓尺寸，通常是总长、总宽、总高等，为部件的装配体在包装、运输、安装时所需的尺寸。
如图5所示的手压滑油泵图中的长230，高160、宽80等尺寸。
(四)安装尺寸
为安装部件在地基上，或其他部件相连接所需要的结构及尺寸，在装配图中 必须要表示的。
如图5所示，手压滑油泵图中安装接触面的倾角5°32'、安装孔的定位尺寸70，35以及定形尺寸4× 10圆孔。
(五)其他重要尺寸
经计算或m定的不能包括在上述几类尺寸中的重要尺寸。
如图5所示，手压滑油泵图中的尺寸68。此外，有时还需要注出运动零件的极限位置尺寸，如手压滑油泵图中的46°。
上述几类尺寸，并非在每一张装配图上都必须注全，应根据装配体的具体情况而定。在有些装配图上，同一个尺寸，可能兼有几种含义。如图5所示的手压滑油泵图中的 36H6/h5，既是规格尺寸，又是配合尺寸。
