Bus总线布线时如何做到等长

作者：EEworld
发布日期：2011-06-07
来源：EEworld

关键字：Bus总线布线

　　Bus走线模式是在13.6版本中可以实现的模式，现在14.x以及15.0都已经取消了这功能，如果有兴趣的朋友可以通过以下步骤来实现： 　　

　　1.在命令栏中输入：set acon_oldcmd 回车就把模式切换到以前版本，14.x和15.0都可以，不过切换后有点区别。

        2.把要Bus走线的net从pin中引出一小段走线。

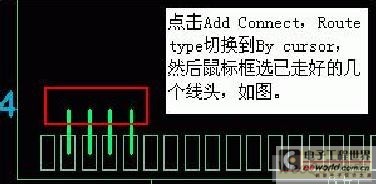

3.点击Add Connect，Route type切换到By cursor，然后鼠标框选已走好的几个线头，如图。

此主题相关图片如下：

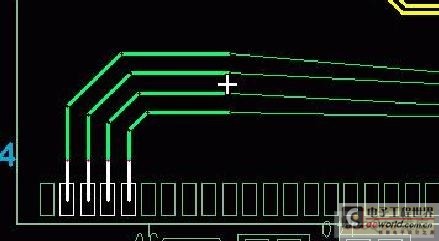

4.Bus 走线。

此主题相关图片如下：

如果要取消这模式，在命令栏输入：unset acon_oldcmd
